EMU Professional II:
MID-konformer 3-Phasen-Energiezähler

Der EMU Professional II ist ein dreiphasiger Energiezähler für die 35-mm-DIN-Schiene. Er misst Wirk- und Blindenergie in beide Richtungen, speichert den Lastgang im Gerät, kennt bis zu vier Tarife und gibt die Werte je nach Ausführung über M-Bus, Modbus RTU, TCP/IP oder LoRa aus. Gebräuchlich sind auch die Bezeichnungen Drehstromzähler, Dreiphasenzähler, 3-Phasen-Stromzähler oder, wegen der Montage auf der DIN-Schiene, Hutschienenzähler.

Für Wirkenergie Klasse B nach EN 50470-3, das entspricht einer Abweichung von einem Prozent. Für die weiteren Messgrössen gilt Klasse 2 nach EN 62053, also zwei Prozent. Beide Klassen gelten über den gesamten Messbereich und nicht nur im Nennpunkt.

Ja. Der Zähler ist nach MID Modul B+D zugelassen, eichrechtskonform nach PTB-A 20.1 und in den Lastgang-Ausführungen zusätzlich nach PTB-A 50.7 für Drittmengenabgrenzung und Energiemanagement zertifiziert.

Elektronische Wirkenergiezähler müssen nach Artikel 6 der Verordnung des EJPD über Messmittel für elektrische Energie und Leistung (EMmV, SR 941.251) alle zehn Jahre von einer ermächtigten Eichstelle nachgeeicht werden. Zähler mit elektromechanischem Messwerk haben eine Frist von fünfzehn Jahren.

Ja. Für direkt messende Wirkenergiezähler ohne vorgeschaltete Wandler erlaubt Artikel 6 Absatz 2 EMmV ein statistisches Stichprobenverfahren nach Anhang 4. Besteht ein Los die Stichprobe, behalten alle Zähler des Loses ihre Eichgültigkeit für weitere fünf Jahre.

Die Verantwortung liegt bei der Person, die das Messmittel verwendet, also in der Regel beim Eigentümer oder Betreiber der Anlage. Das gilt auch für Unterzähler in einem Zusammenschluss zum Eigenverbrauch, nicht nur für Zähler des Verteilnetzbetreibers.

Ja. Der Professional II erfüllt CLC/FprTR 50579 und misst auch bei Oberschwingungen im Bereich von 2 bis 150 Kilohertz richtig, wie sie Wechselrichter erzeugen. Er zählt Bezug und Lieferung getrennt, was für Eigenverbrauchsanlagen erforderlich ist.

In der Schweiz. Entwicklung, Leiterplattenbestückung, Endmontage und Prüfung finden im Land statt, der technische Support kommt aus Baar im Kanton Zug.

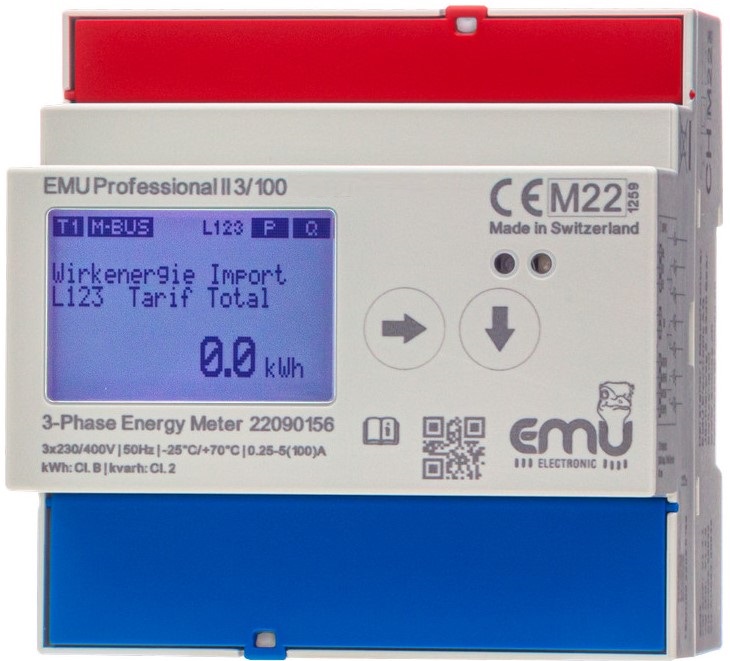

Beim Direktanschluss fliesst der gesamte Laststrom durch den Zähler. Es braucht keine Stromwandler und keine Umrechnung. Das vereinfacht die Installation, begrenzt aber den messbaren Strom auf das, was die Klemmen des Geräts aushalten.

Die Direktanschlussvariante 3/100 misst bis 100 Ampere je Phase. Darüber hinaus ist ein Wandleranschluss erforderlich. Bei Anlagen, die nahe an 100 Ampere liegen, ist der Wandleranschluss die robustere Wahl.

Beim Direktanschluss 1,5 bis 35 Quadratmillimeter. Das Anzugsmoment beträgt 2 Newtonmeter, maximal zulässig sind 3 Newtonmeter. Zu geringes Moment führt zu Übergangswiderständen und Erwärmung an der Klemme.

Der Anlaufstrom der Direktanschlussvariante liegt bei 20 Milliampere. Kleinere Ströme erfasst der Zähler nicht. Für Standby-Messungen einzelner Geräte ist das die untere Grenze.

400 Volt Wechselspannung zwischen den Aussenleitern mit einer Toleranz von plus/minus 20 Prozent, entsprechend 230 Volt gegen Neutralleiter. Nennfrequenz 50 Hertz, 60 Hertz auf Anfrage. Der Messbereich reicht von 40 bis 65 Hertz.

Sobald der zu erwartende Dauerstrom 100 Ampere überschreitet oder die Zuleitung einen Querschnitt über 35 Quadratmillimeter hat. Auch beengte Platzverhältnisse im Verteiler sprechen für Wandler, weil dann nur dünne Messleitungen zum Zähler führen.

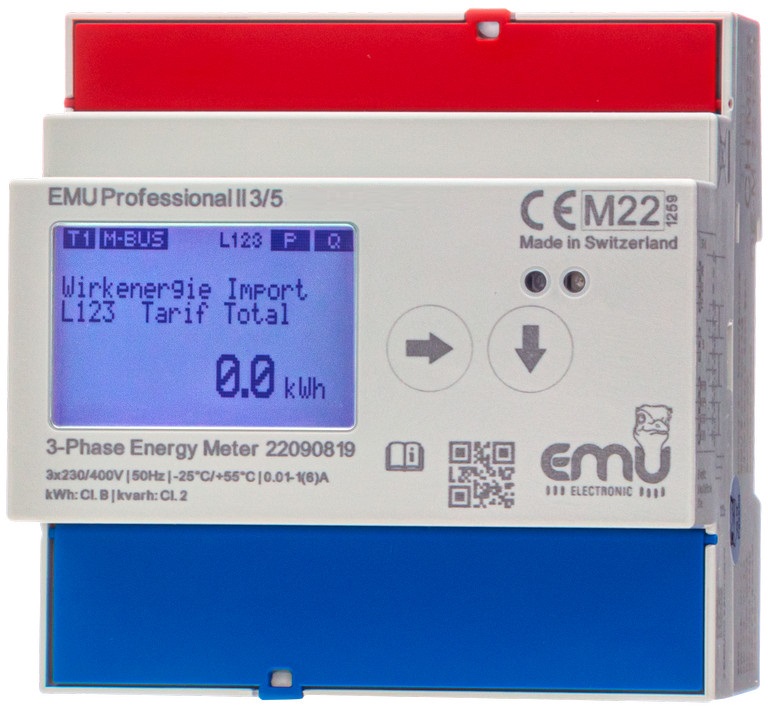

Beim Wandleranschluss messen Stromwandler den Laststrom und bilden ihn auf einen kleinen Sekundärstrom von 5 oder 1 Ampere ab. Nur dieser Sekundärstrom läuft durch den Zähler. So lassen sich Anlagen bis in den Kiloampere-Bereich messen.

Bei der Variante mit 5 Ampere Sekundärstrom von 5/5 bis 20’000/5 in Schritten von 5 Ampere. Bei der Variante mit 1 Ampere Sekundärstrom von 1/1 bis 4’000/1. Das Verhältnis wird im Zähler hinterlegt, der die Werte dann auf die Primärseite hochrechnet.

Die Variante 3/5 verträgt dauerhaft bis 6 Ampere Sekundärstrom. Der Anlaufstrom liegt bei 1 Milliampere, der Zähler erfasst also auch sehr kleine Lasten im Verhältnis zur Wandlergrösse.

1 bis 6 Quadratmillimeter Leiterquerschnitt, Anzugsmoment 0,8 Newtonmeter, maximal 1 Newtonmeter. Die Stromwandlerkreise dürfen im Betrieb nie offen sein, weil sonst gefährlich hohe Spannungen entstehen.

Ja. Ohne korrekt hinterlegtes Verhältnis rechnet der Zähler die Sekundärwerte falsch hoch und die Abrechnung stimmt nicht. Die Einstellung ist im Quickstart zum Professional II beschrieben und sollte bei der Inbetriebnahme protokolliert werden.

Nach Artikel 13 Absatz 1 EMmV ist die Eichgültigkeit induktiver und kapazitiver Messwandler unbegrenzt. Bei anderen Wandlertypen kann das Bundesamt bei der Zulassung im Einzelfall eine Nacheichfrist festlegen.

Die Gesamtgenauigkeit ergibt sich aus Zähler und Wandler zusammen. Der Zähler erfüllt Klasse B nach EN 50470-3. Damit das in der Praxis trägt, muss die Wandlerklasse dazu passen und die Bürde innerhalb der Spezifikation des Wandlers liegen.

90 mal 91 mal 72 Millimeter, das sind 5 Teilungseinheiten auf der 35-mm-DIN-Schiene. Das Gewicht liegt bei rund 350 Gramm.

Das Gehäuse erfüllt IP51, die Klemmen IP20. Der Zähler ist in Schutzklasse II ausgeführt. Für den Einsatz im Freien oder in feuchter Umgebung braucht es ein entsprechendes Gehäuse.

Der Bereich beginnt bei minus 25 Grad Celsius; die obere Grenze hängt von der Ausführung ab und steht auf der Frontblende – bei den Direktanschlussvarianten 3/100 sind es plus 70 Grad, bei mehreren Wandlervarianten 3/5 plus 55 Grad. Die mechanische Umgebungsklasse ist M2, die elektromagnetische E2.

Je nach Ausführung zwei oder vier Tarife. Die Umschaltung erfolgt über Steuereingänge mit 230 Volt Wechselspannung. Bezug und Lieferung werden getrennt gezählt, sodass auch Einspeisetarife abgebildet werden können.

Der Lastgangspeicher legt den Verbrauch in festen Intervallen ab, beim Professional II alle 15 Minuten. Daraus lassen sich Lastspitzen, Standby-Verbräuche und Betriebszeiten erkennen. Für Leistungstarife und für Energiemanagement nach ISO 50001 ist das die Datengrundlage.

Über 100’000 Messwerte, das entspricht mehr als drei Jahren Historie bei 15-Minuten-Werten. Der Zähler speichert unabhängig davon, ob ein Leitsystem angeschlossen ist.

Die interne Uhr läuft 18 Tage gepuffert weiter. Die Messwerte liegen im EEPROM und bleiben dort mindestens zehn Jahre erhalten. Nach Rückkehr der Spannung zählt das Gerät ohne Dateneingriff weiter.

Weil nur zeitlich aufgelöste Werte zeigen, welche Menge zu welchem Zeitpunkt an Dritte weitergegeben wurde. Die Lastgang-Ausführungen des Professional II sind dafür nach PTB-A 50.7 zertifiziert.

Je nach Ausführung M-Bus, Modbus RTU über RS-485, TCP/IP oder LoRa. Dazu kommen ein S0-Impulsausgang und eine optische Schnittstelle. Für jede Ausführung gibt es ein eigenes Schnittstellen-Handbuch.

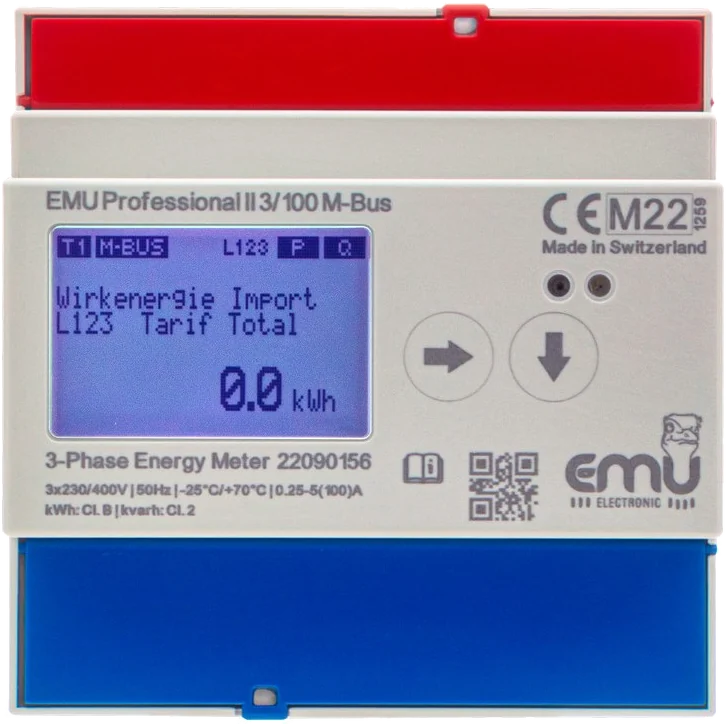

1,5 Milliampere, also genau eine M-Bus-Standardlast. Primäradressen sind von 0 bis 250 einstellbar, die Sekundäradresse ist achtstellig. Ab Werk sind Primäradresse 000, 2400 Baud und die Seriennummer als Sekundäradresse eingestellt.

300 bis 9600 Baud. In grösseren Installationen hat sich 2400 Baud bewährt, weil die Reichweite bei höheren Baudraten deutlich abnimmt. Das EMU M-Center liest die Zähler in diesem Raster aus.

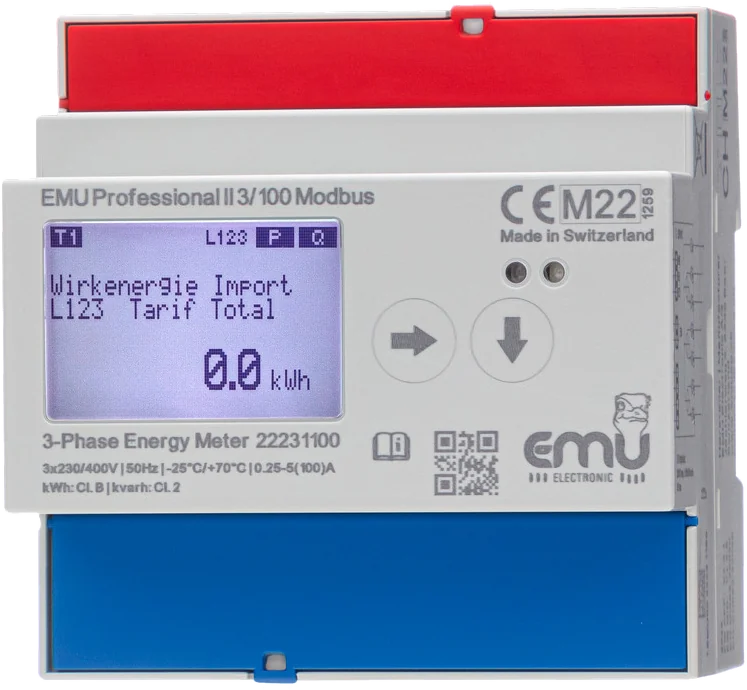

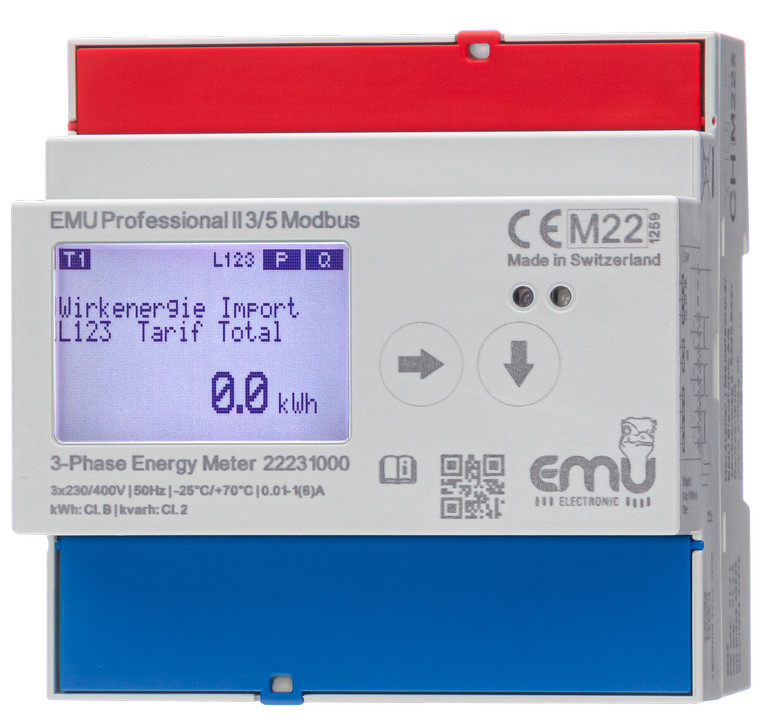

Der Zähler belegt ein Achtel einer Unit Load am RS-485-Strang und arbeitet mit 9600 bis 115’200 Baud. Die Registerbelegung steht im Schnittstellen-Handbuch Modbus.

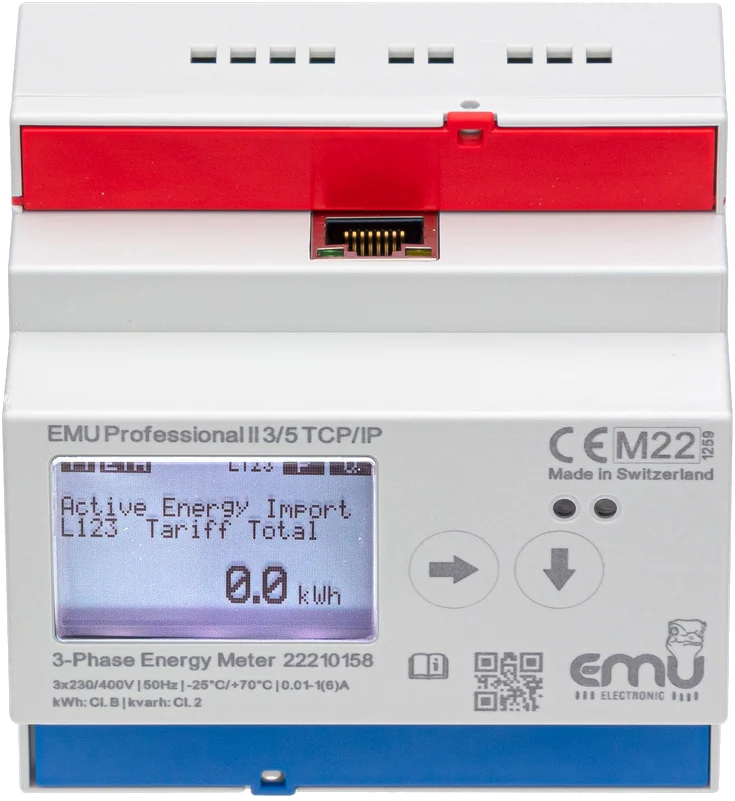

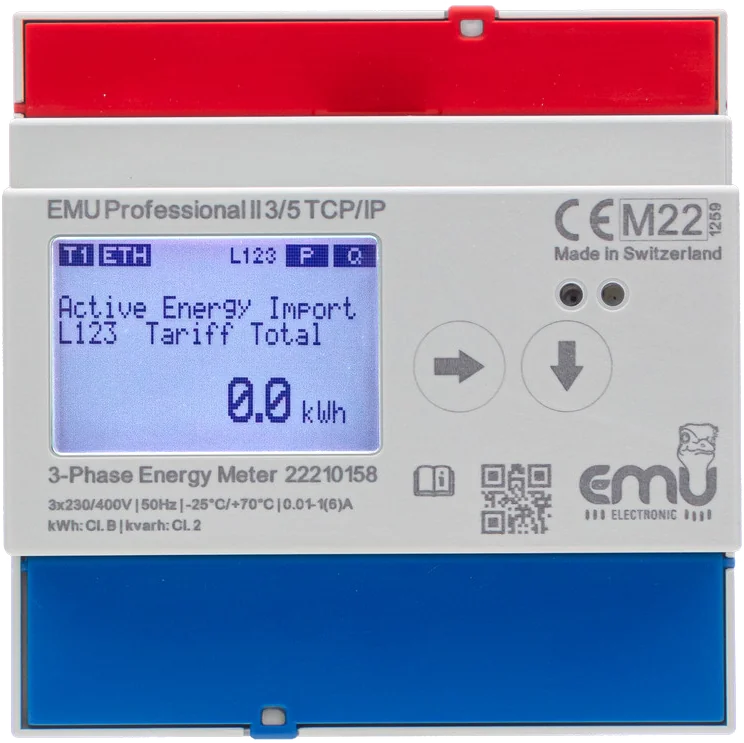

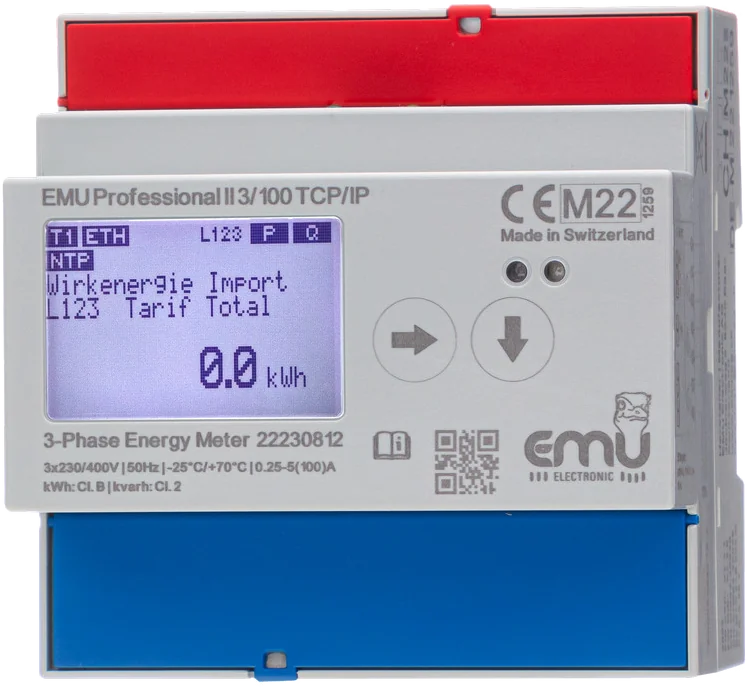

Sie hat einen RJ45-Anschluss mit 100 Megabit im Vollduplex und bringt einen Webserver, Modbus TCP, eine HTTP-GET-Schnittstelle und NTP-Zeitsynchronisation mit. Ab Werk bezieht sie ihre Adresse per DHCP. MQTT ermöglicht die direkte Anbindung an Dashboards und Cloud-Dienste.

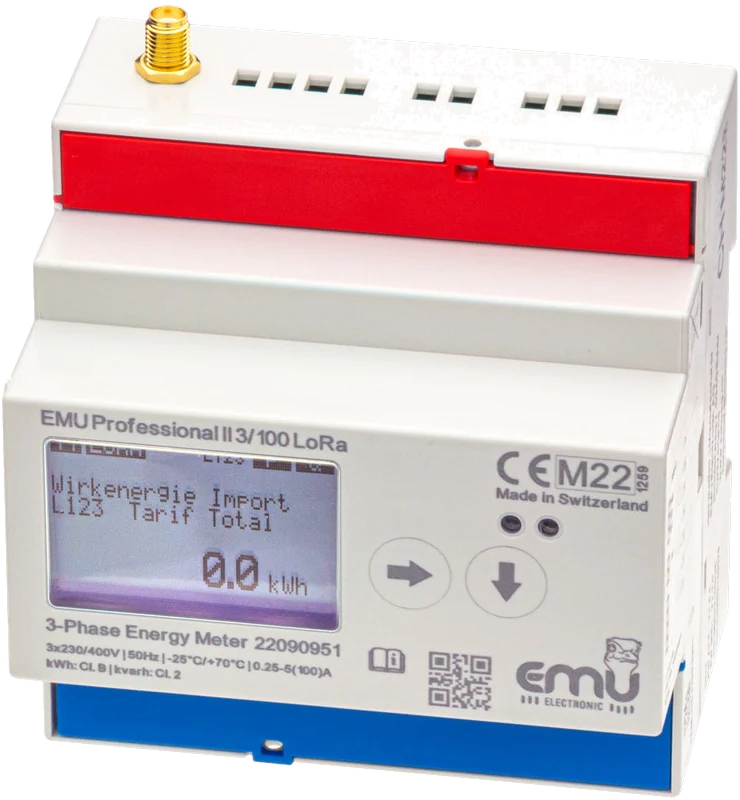

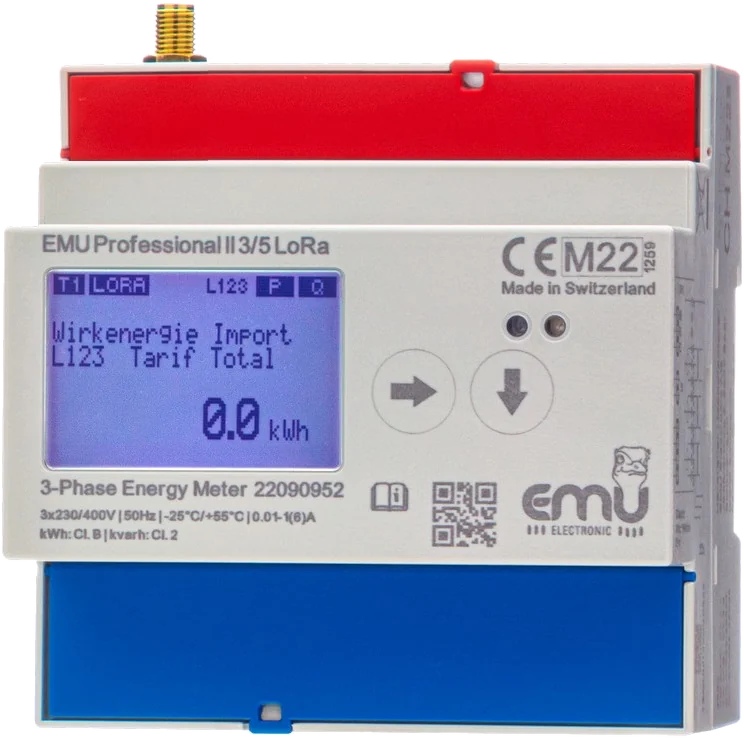

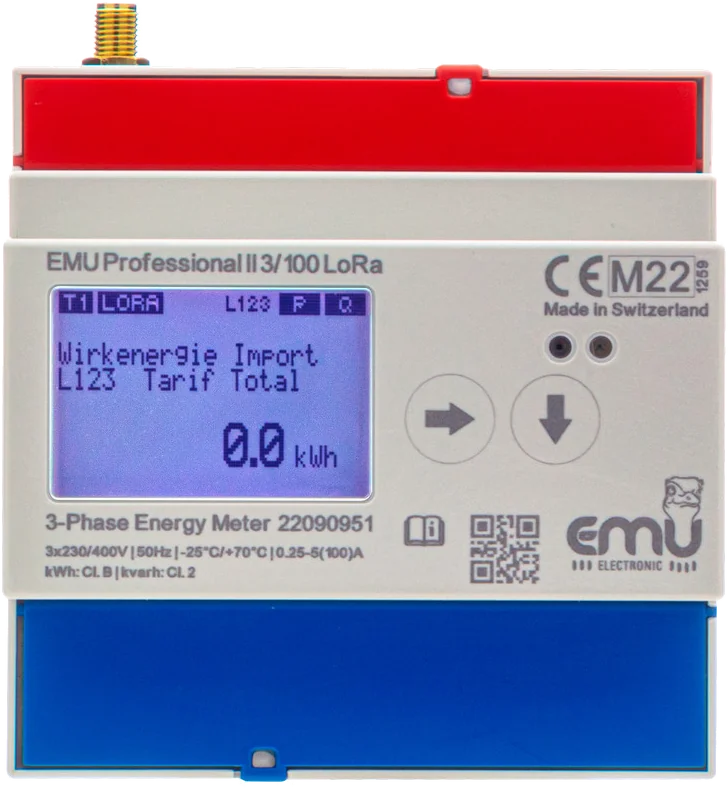

863 bis 870 Megahertz, LoRaWAN 1.0.3, standardmässig Klasse C, Klasse A ist möglich. Der Beitritt erfolgt über OTAA oder ABP.

Ja. Im The Things Network steht der EMU Professional II LoRa als Template bereit. Für andere Systeme stellt EMU den Decoder auf GitHub zur Verfügung, dazu einen Payload-Generator und einen Payload-Decoder als Web-Werkzeuge.

Der Ausgang entspricht EN 62053-31 und ist als Opto-MOSFET für 5 bis 60 Volt Gleich- oder Wechselspannung ausgeführt. Einstellbar sind 1, 10, 100, 1000 oder 10’000 Impulse pro Kilowattstunde und Impulslängen von 2, 10, 30, 40 oder 120 Millisekunden.

Ja, eine Infrarot-Schnittstelle nach D0 gemäss EN 62056-21. Sie dient zum Auslesen vor Ort, unabhängig von der Busverkabelung.

Das M-Center liest den Zähler über M-Bus oder Modbus RTU aus, speichert die Werte und gibt sie über MQTT, BACnet IP, OPC UA, Modbus TCP, API, FTP oder E-Mail weiter. Die Lastgang-Funktion des M-Center setzt den EMU Professional II voraus.

Der Verteilnetzbetreiber misst am Anschlusspunkt des Gebäudes. Die Aufteilung auf die einzelnen Mietparteien läuft über Unterzähler, die der Eigentümer beschafft und betreibt. Diese Zähler müssen den Anforderungen des Messmittelrechts genügen, weil mit ihren Werten abgerechnet wird.

Mehrere Endverbraucher am selben Ort schliessen sich zusammen und treten dem Netzbetreiber gegenüber als ein einziger Endverbraucher auf. Rechtsgrundlage sind Artikel 17 und 18 des Energiegesetzes, in der seit dem 1. Januar 2025 geltenden Fassung. Nach Artikel 17 Absatz 2 EnG können Mieter und Pächter einbezogen werden.

Beim virtuellen Zusammenschluss bleiben die Messungen des Verteilnetzbetreibers bestehen und werden rechnerisch zusammengefasst, statt physisch über einen gemeinsamen Anschlusspunkt zu laufen. Der Begriff stammt aus der Praxis der Netzbetreiber, das Energiegesetz selbst verwendet ihn nicht. Welche Variante möglich ist, legt der zuständige Verteilnetzbetreiber fest.

Eine LEG nach Artikel 17d des Stromversorgungsgesetzes, in Kraft seit dem 1. Januar 2026, verbindet Endverbraucher, Erzeuger erneuerbarer Elektrizität und Speicherbetreiber im gleichen Netzgebiet, auf der gleichen Netzebene und örtlich nahe beieinander. Die Ausdehnung umfasst höchstens das Gebiet einer Gemeinde.

Nach Artikel 17d StromVG muss jeder Teilnehmer über ein intelligentes Messsystem verfügen, mit dem der Verteilnetzbetreiber ihn ausrüstet. Die Abrechnung gegenüber dem Netz läuft über diese Messsysteme, nicht über private Unterzähler.

Er misst hinter dem Anschlusspunkt: einzelne Wohnungen und Gewerbeeinheiten, Ladestationen, Wärmepumpen, Photovoltaik und Speicher. Diese Werte sind die Grundlage für die interne Abrechnung, für die Kontrolle der Verteilschlüssel und für das Monitoring. Die Abgrenzung gegenüber dem Netz bleibt Sache des Verteilnetzbetreibers.

Eine Ausführung mit Zweirichtungsmessung und Lastgangspeicher. Damit sind Produktion, Eigenverbrauch und Einspeisung getrennt nachvollziehbar, und bis zu vier Tarife lassen sich auf Bezug und Lieferung verteilen.

Ja. Die Nacheichfrist von zehn Jahren nach Artikel 6 EMmV hängt am Messmittel und nicht daran, wer es betreibt. Wird mit den Werten abgerechnet, muss der Zähler gültig geeicht sein.
