EMU M-Center:
M-Bus-Datenlogger mit MQTT, BACnet IP und Modbus

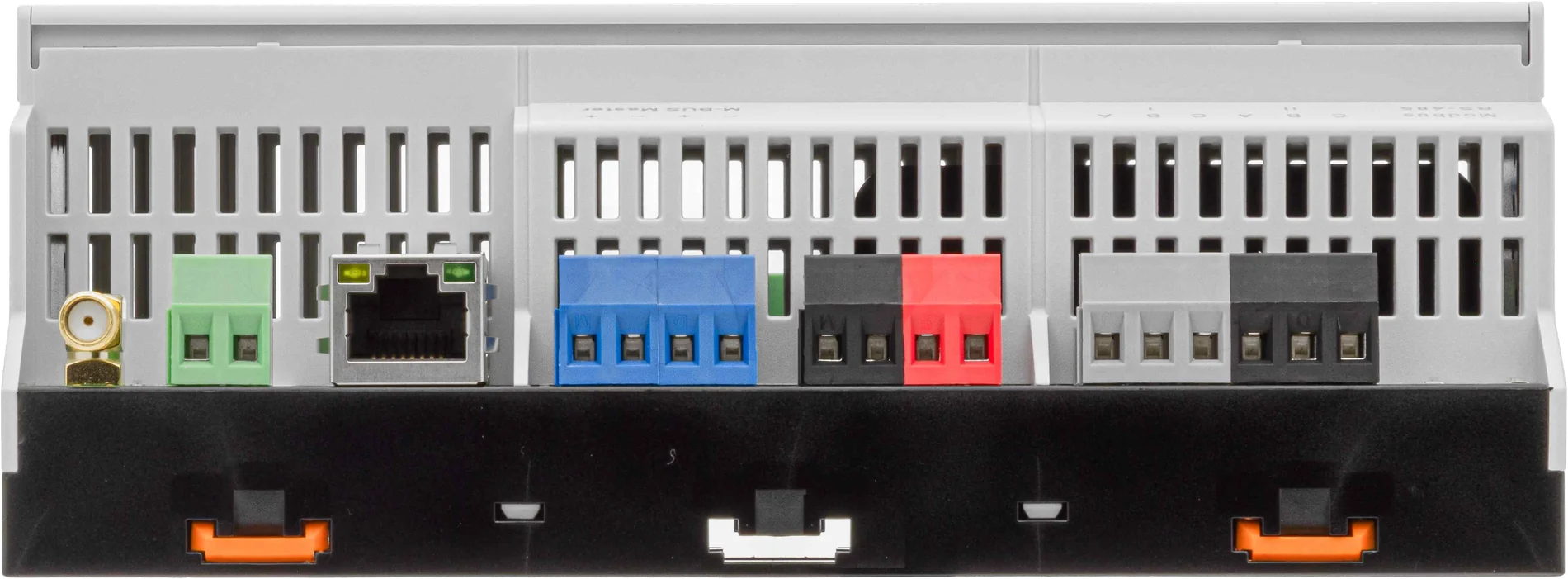

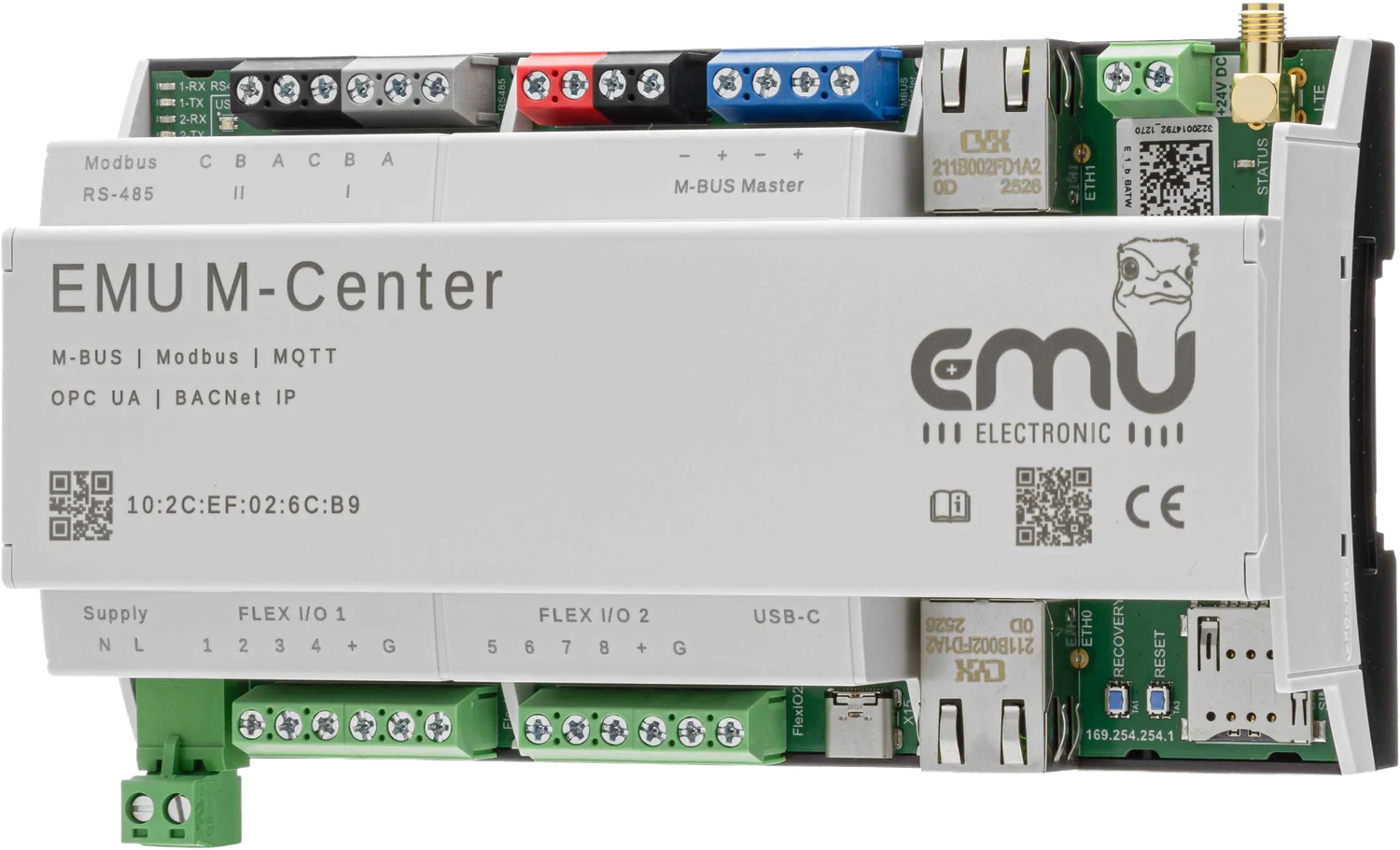

Das M-Center ist ein Datenlogger und Protokoll-Gateway für die 35-mm-DIN-Schiene. Es liest Zähler über M-Bus, Modbus RTU und Modbus TCP aus, speichert die Werte lokal und gibt sie an Leitsysteme, Abrechnungssoftware oder die Cloud weiter. Solche Geräte heissen auch M-Bus-Datenkonzentrator oder Zähler-Gateway: Das M-Center setzt M-Bus und Modbus RTU auf MQTT, Modbus TCP, BACnet IP und OPC UA um und liest dabei Zähler verschiedener Hersteller aus. Diese Ausgänge sind lizenzpflichtig.

Zähler mit M-Bus nach EN 13757, Modbus RTU über die beiden RS-485-Schnittstellen und Geräte mit Modbus TCP im Netzwerk. Für gängige Fremdfabrikate sind Treiber hinterlegt, sodass die Geräte nach dem Scan ohne manuelles Mapping Werte liefern.

230 Volt Wechselspannung mit mindestens 1 Ampere oder 24 Volt Gleichspannung mit mindestens 4 Ampere. Die höhere Stromaufnahme bei 24 Volt kommt daher, dass die M-Bus-Speisung aus derselben Quelle stammt.

Sie gibt an, wie viele Zähler die Lizenz freischaltet. Ein M-Center 20 liest 20 Geräte aus. Darüber hinaus angeschlossene Zähler werden nicht ausgelesen, belasten den M-Bus mit ihrem Strom aber trotzdem. Das ist bei der Buslastrechnung zu berücksichtigen.

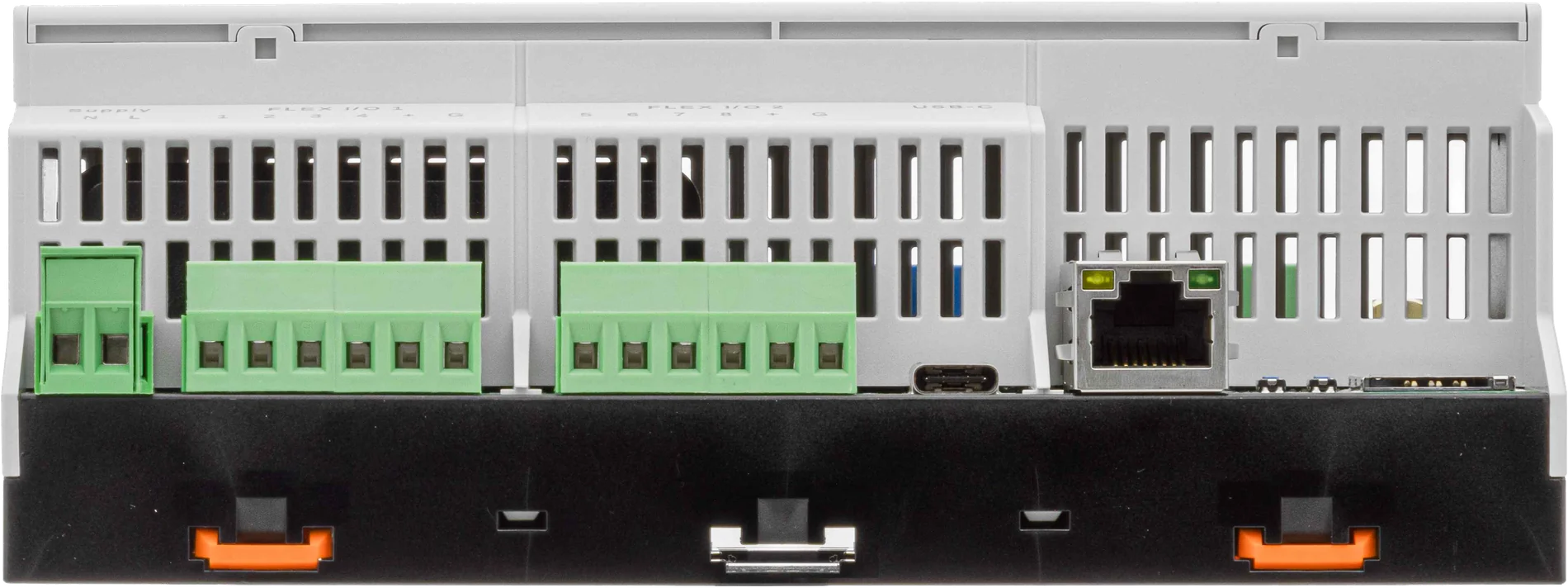

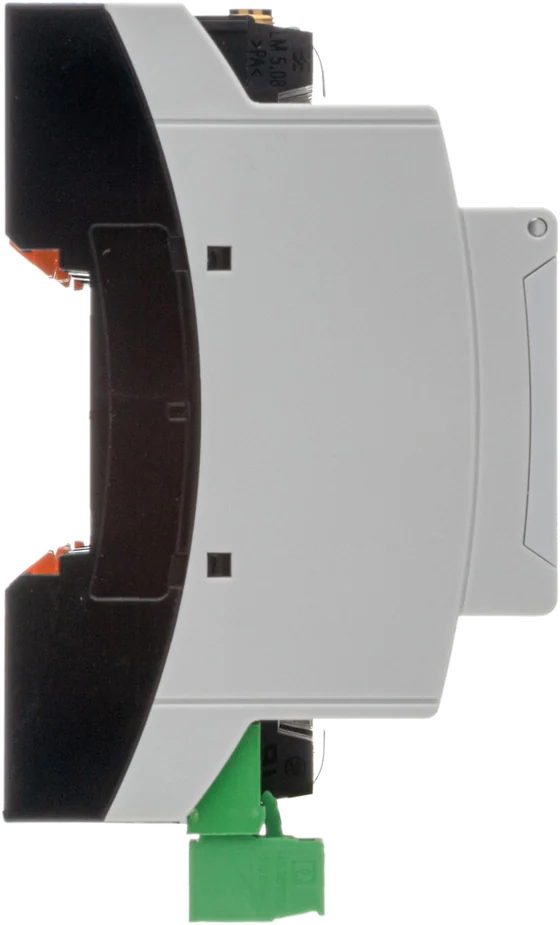

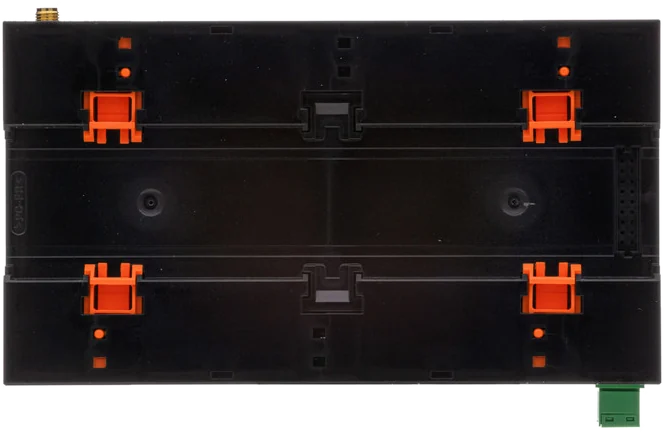

Es ist 162 Millimeter breit und wiegt rund 400 Gramm. Der zulässige Temperaturbereich liegt bei 0 bis 55 Grad Celsius, der Einbau erfolgt im Verteiler auf der DIN-Schiene.

In der Schweiz. Entwicklung, Leiterplattenbestückung, Endmontage und Prüfung finden im Land statt, der technische Support kommt aus Baar im Kanton Zug.

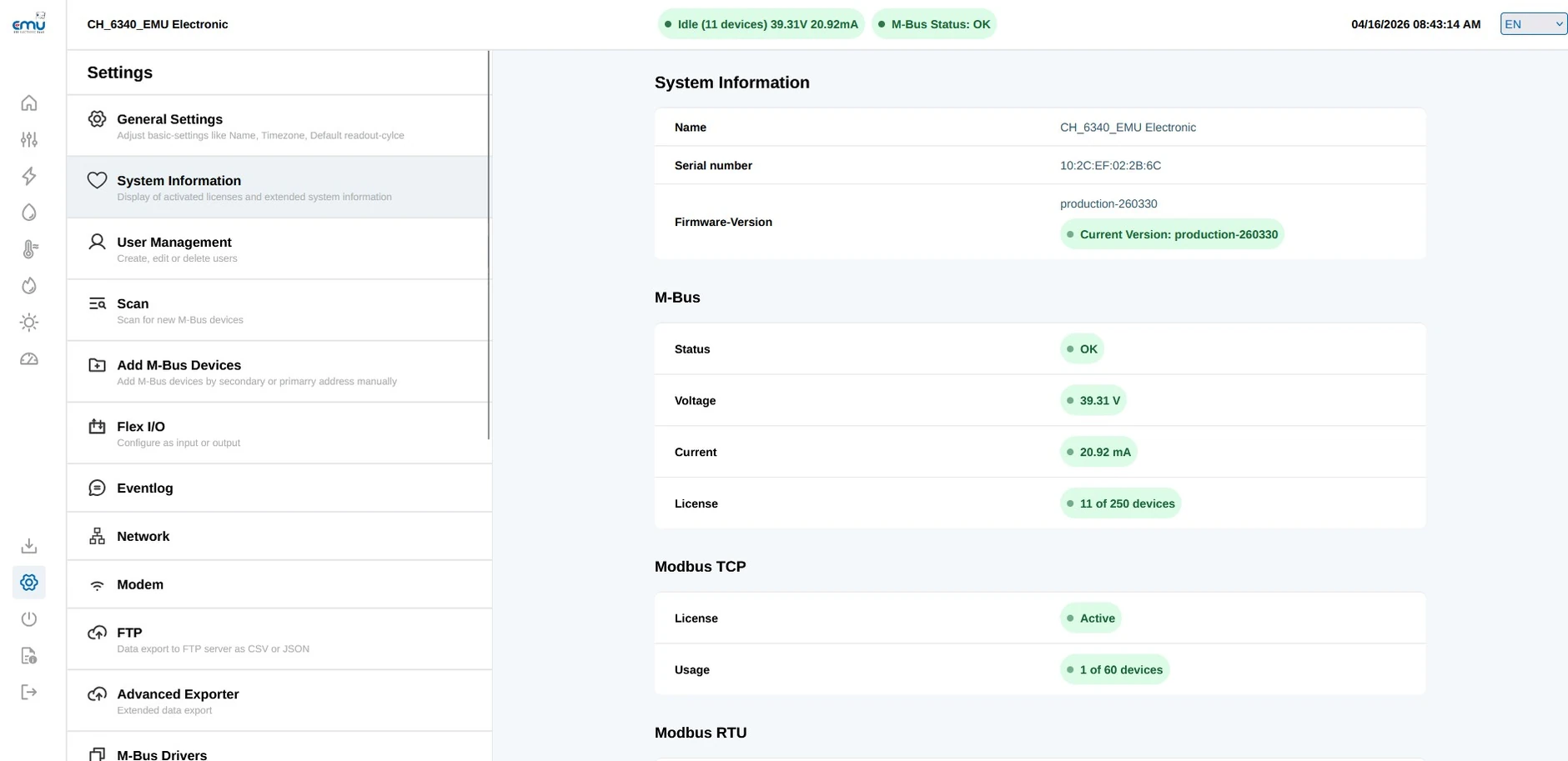

Nein. Die Bedienung läuft vollständig über einen HTML5-Webserver im Browser, lokal im Verteiler oder aus der Ferne. Es ist keine Installation auf dem Notebook nötig.

Der LAN-Port bezieht die Adresse per DHCP und ist über den Hostnamen mcenter-<MAC>.local erreichbar. Daneben gibt es einen Serviceport mit der festen Adresse 169.254.254.1, über den das Gerät auch ohne DHCP-Server erreichbar bleibt.

Benutzername admin, Passwort 123. Dieses Passwort ist beim ersten Zugriff zu ändern. In Anlagen mit Fernzugriff ist das die wichtigste einzelne Massnahme gegen unbefugten Zugriff.

Über einen automatischen Scan nach Primär- und Sekundäradresse. Für den Scan empfiehlt sich 2400 Baud, weil diese Rate von praktisch allen M-Bus-Geräten beherrscht wird und die grösste Reichweite bietet.

Der Lesetimeout am M-Bus beträgt 3000 Millisekunden. Antwortet ein Gerät nicht innerhalb dieser Zeit, wird es als nicht erreichbar markiert und der Zyklus läuft weiter.

Admin, Operator und User. Damit lässt sich trennen, wer konfigurieren, wer bedienen und wer nur Daten ansehen darf. Für Betreiber und Dienstleister in derselben Anlage ist das sinnvoll.

Bis zu 250 M-Bus-Slaves über den integrierten Pegelwandler. Entscheidend ist die Speisung: Bei 230 Volt Wechselspannung liefert der Master 450 Milliampere Dauerlast und 600 Milliampere in der Spitze, bei 24 Volt Gleichspannung bis 1,6 Ampere. Ein Standard-Slave zieht rund 1,5 Milliampere.

Zahl der Geräte mal Standardlast. Ein Gerät mit einer Standardlast zieht 1,5 Milliampere, manche Zähler belegen zwei oder mehr Lasten. Die Summe muss unter der Dauerleistung des Masters bleiben, mit Reserve für den Einschaltmoment.

Bis zu 5000 Meter bei 100 Nanofarad pro Kilometer und maximal 90 Ohm Schleifenwiderstand. Empfohlen wird J-Y(ST)Y 2×2×0,8 Millimeter, nach Möglichkeit geschirmt. Die Anschlüsse sind verpolungssicher.

Mit 2×0,8 Millimeter Querschnitt und 2400 Baud sind rund 1 bis 1,5 Kilometer realistisch. Die tatsächliche Reichweite hängt von Baudrate, Kabelkapazität und Anzahl der Geräte ab.

Stern, Baum und Linie, auch gemischt. Eine Ringtopologie ist nicht zulässig, weil die Rückführung den Bus kurzschliesst und keine eindeutige Signalausbreitung mehr erlaubt.

Zuerst die Buslast prüfen, dann die Baudrate des Geräts und die Sekundäradresse. Häufigste Ursachen sind eine überlastete Speisung, ein Gerät mit abweichender Baudrate und doppelt vergebene Primäradressen.

Das M-Center hat zwei RS-485-Stränge mit je bis zu 32 Geräten. Die Aufteilung auf zwei Stränge hilft, lange Leitungen und unterschiedliche Baudraten zu trennen.

Maximal 1200 Meter Gesamtlänge, wobei der Hauptstrang 700 Meter nicht überschreiten sollte. Stichleitungen sind kurz zu halten, weil sie Reflexionen verursachen.

An das entfernte Ende des Strangs kommt ein Abschlusswiderstand von 120 Ohm. Am M-Center selbst ist die Terminierung bereits intern vorhanden und darf nicht zusätzlich gesetzt werden.

Ja. M-Bus und die beiden RS-485-Stränge arbeiten parallel. Gemischte Anlagen mit M-Bus-Wärmezählern und Modbus-Stromzählern sind der Normalfall.

MQTT mit konfigurierbaren Topics und QoS sowie TLS, BACnet IP mit BBMD-Funktion, OPC UA, Modbus TCP, eine API, (s)FTP und E-Mail. Als Datenformate stehen CSV, JSON und Excel bereit. MQTT, BACnet IP, OPC UA und die Modbus-TCP-Umsetzung sind lizenzpflichtig.

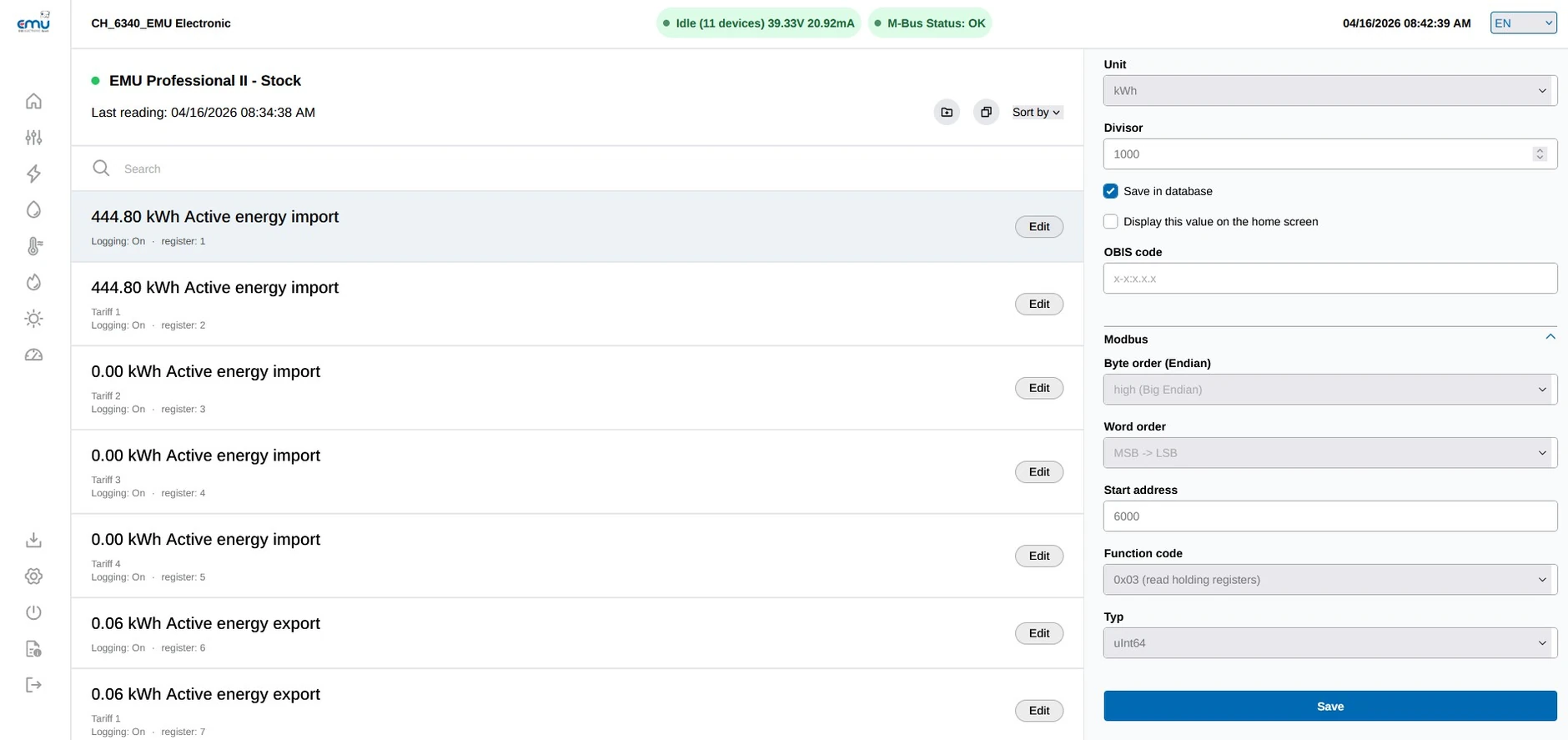

Das M-Center bildet die gelesenen Zählerwerte auf eigene Register ab. Die Registerliste lässt sich im Webinterface einsehen und exportieren. Ein typischer Eintrag ist Register 6004, Funktionscode 0x03, Datentyp uInt64, Einheit Wh, OBIS-Kennzahl 1-0:1.8.1.

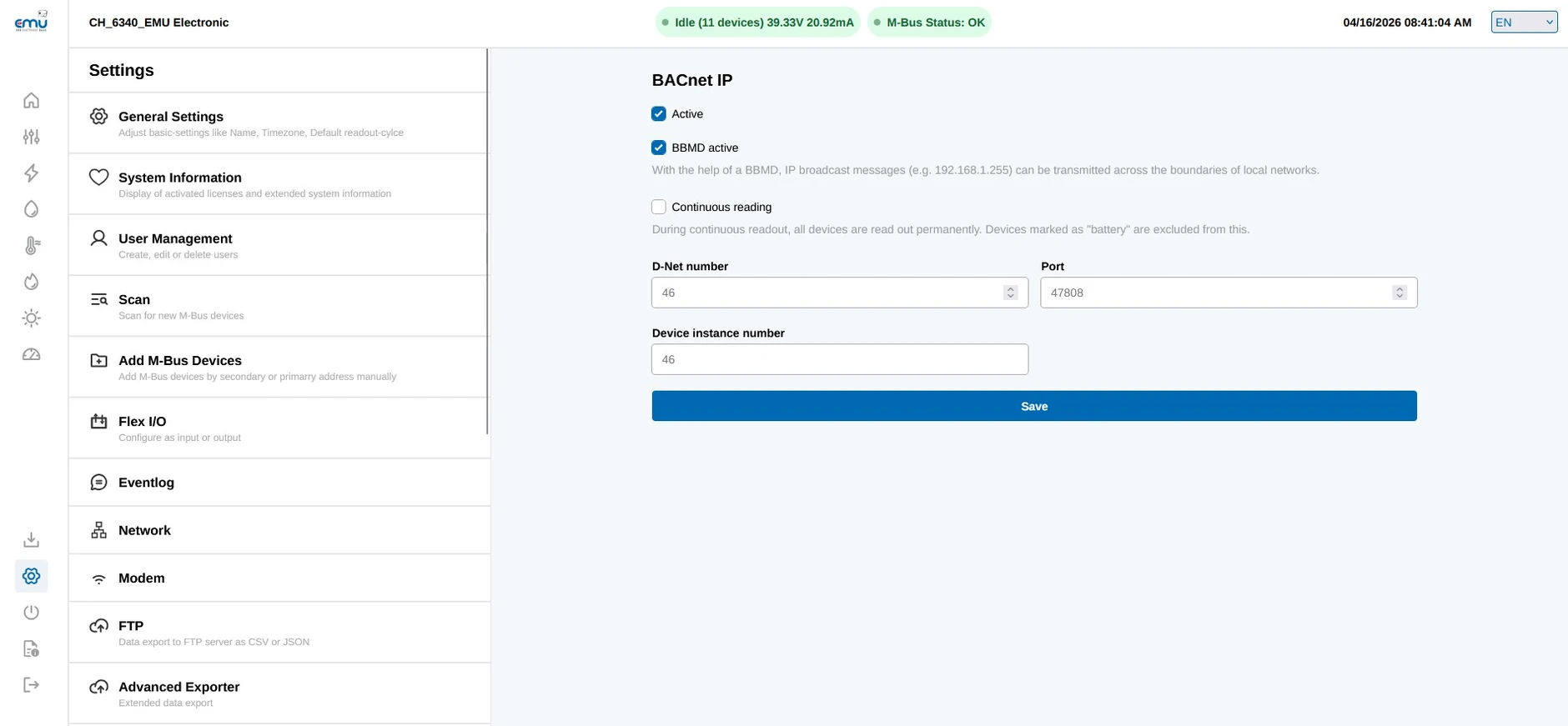

Jedes übergebene Objekt erhält eine Instanznummer, über die das Leitsystem es anspricht. Liegt die Leitstelle in einem anderen Subnetz, übernimmt die BBMD-Funktion die Weiterleitung der Broadcast-Nachrichten.

MQTT 3.1, 3.1.1 und 5. Topic-Struktur und QoS sind frei konfigurierbar, die Verbindung zum Broker lässt sich mit TLS verschlüsseln.

Der Lesezyklus ist von 15 Minuten bis 672 Stunden einstellbar. Kurze Zyklen laufen im festen Raster zur vollen Viertelstunde, also zu :00, :15, :30 und :45. Damit sind die Werte verschiedener Geräte zeitlich vergleichbar.

Nach dem Muster <Geräte-ID>-<Sekundäradresse>-<yyyyMMddhhmmss> mit der Endung des gewählten Formats, also csv, json oder xlsx. Das erleichtert die automatische Weiterverarbeitung im Zielsystem.

Der kostenlose Exporter ist auf 3 Geräte mit je 10 Werten begrenzt. Für grössere Anlagen braucht es die entsprechende Lizenz.

MQTT, BACnet IP, OPC UA und die Modbus-TCP-Umsetzung sowie die Anzahl der auslesbaren Geräte. Welche Lizenzen eine Anlage braucht, ergibt sich aus Zählerliste und Zielsystem.

Acht Ein- und Ausgänge, die paarweise konfiguriert werden. Sie brauchen eine eigene Speisung von höchstens 36 Volt Gleichspannung und erfassen zum Beispiel Impulsausgänge von Zählern ohne Bus-Schnittstelle.

Klasse A mit 5 bis 14 Volt Gleichspannung und Klasse B mit bis zu 25 Volt Gleichspannung. Die Klasse muss zum angeschlossenen Zähler passen, sonst werden Impulse nicht oder doppelt erkannt.

Sie speichert Lastgänge im M-Center. Die Funktion setzt Zähler vom Typ EMU Professional II voraus, weil nur diese den Lastgang im Gerät vorhalten. Fällt die Verbindung aus, holt das M-Center pro Stunde rund acht Tage an fehlenden Daten nach.

Über das Device Management in Joulio-Web. Das M-Center verbindet sich dafür mit den Updateservern menderv4.joulio.energy, mender.joulio.energy und mcenter.update.joulio.energy über die Ports 80, 443 und 9000. Diese Verbindungen müssen in der Firewall freigegeben sein.

Über das Device Management in Joulio-Web lassen sich Backups der Konfiguration erstellen und auf ein Ersatzgerät zurückspielen. Vor Firmware-Updates und vor grösseren Änderungen ist ein Backup zu empfehlen.

Das Handbuch beschreibt eine Wiederherstellung über USB. Die LED-Codes auf der Frontseite zeigen vorher an, in welchem Zustand sich das Gerät befindet, und helfen bei der Eingrenzung.

Ja, optional über ein eingebautes LTE-Modem mit SIM-Karte. Der Verbindungszustand wird in der Oberfläche angezeigt. Das ist die übliche Lösung für Anlagen ohne Netzwerkanschluss vor Ort.

Standardpasswort ändern, Benutzerrollen vergeben, nur die benötigten Dienste aktivieren, MQTT mit TLS betreiben und den Zugriff auf die Weboberfläche nicht ungeschützt ins Internet stellen. Für Fernzugriff ist ein VPN der sichere Weg.

Ja. Es liest die Unterzähler der einzelnen Parteien aus, speichert die Werte und übergibt sie an die Abrechnung, etwa an Joulio-Web oder ein Drittsystem. Die Abrechnung selbst erstellt das M-Center nicht.

Mehrere Endverbraucher treten dem Netzbetreiber gegenüber als ein einziger Endverbraucher auf. Rechtsgrundlage sind Artikel 17 und 18 des Energiegesetzes in der seit dem 1. Januar 2025 geltenden Fassung. Die interne Aufteilung organisiert der Zusammenschluss selbst.

Eine LEG nach Artikel 17d und 17e des Stromversorgungsgesetzes gibt es seit dem 1. Januar 2026. Jeder Teilnehmer wird vom Verteilnetzbetreiber mit einem intelligenten Messsystem ausgerüstet, das die Grundlage für die Abrechnung gegenüber dem Netz bildet. Das M-Center liefert die Werte hinter dem Anschlusspunkt.

Ja, wenn mit ihren Werten abgerechnet wird. Elektronische Wirkenergiezähler sind nach Artikel 6 EMmV alle zehn Jahre nachzueichen. Die Verantwortung dafür liegt beim Betreiber der Anlage, nicht beim Verteilnetzbetreiber.

Ja. Für verbreitete M-Bus-Geräte sind Treiber hinterlegt, die nach dem Scan direkt Werte liefern. Geräte ohne Treiber lassen sich über die Rohdaten des M-Bus-Telegramms oder über Modbus-Register manuell zuordnen.
